Crosby D-Sluiting schroefbout G-210

More Information
Artikelcode	MET-901002-7624

in voorraad

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Beschrijving

Crosby D-Sluiting schroefbout G-210

De rode pin® staat voor uitmuntende Crosby-kwaliteit! WLL (Working Load Limit) en Graad 6 worden vermeld op elke sluiting. Goedgekeurd voor gebruik van -40°C tot 204°C. Voldoet aan alle voorschriften van ASME B30.26.

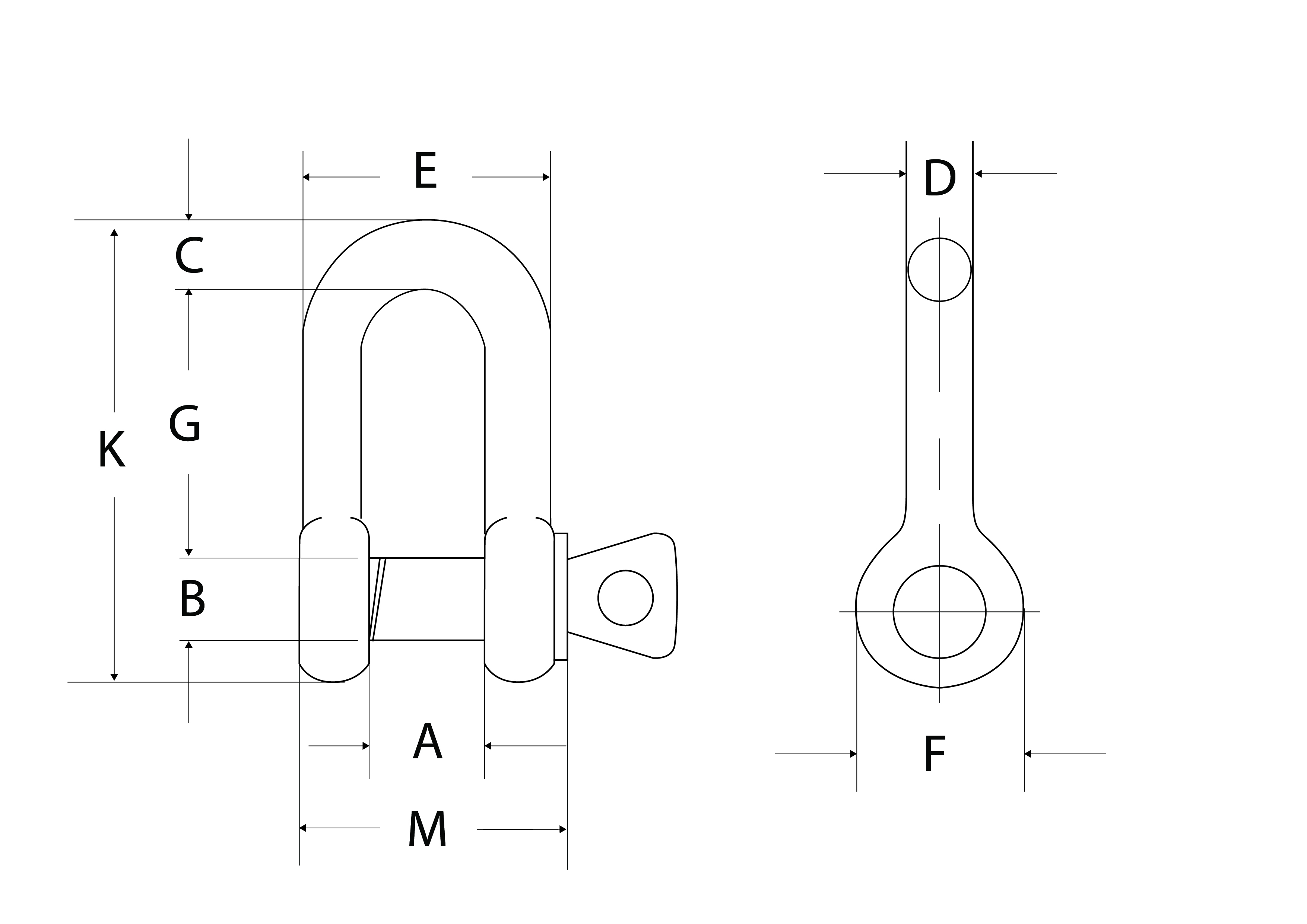

Nominale maat (inch)	Werklast limiet (kg)	Gewicht (kg)	Afmetingen (mm)										Tolerantie (+/-)
Nominale maat (inch)	Werklast limiet (kg)	Gewicht (kg)	A	B	C	D	E	F	G	K	L	M	G	A
1/4	500	0,05	11,9	7,85	6,35	6,35	24,6	15,5	22,4	40,4	4,85	35,1	1,5	1,5
5/16	750	0,08	13,5	9,65	7,85	7,85	29,5	19,1	26,2	48,5	5,60	42,2	1,5	1,5
3/8	1 000	0,13	16,8	11,2	9,65	9,65	35,8	23,1	31,8	58,5	6,35	51,5	3,3	1,5
7/16	1 500	0,2	19,1	12,7	11,2	11,2	41,4	26,9	36,6	67,5	7,85	60,5	3,3	1,5
1/2	2 000	0,27	20,6	16	12,7	12,7	46	30,2	41,4	77	9,65	68,5	3,3	1,5
5/8	3 250	0,57	26,9	19,1	15,7	16	58,5	38,1	51	95,5	11,2	85	3,3	1,5
3/4	4 750	1,20	31,8	22,4	20,6	19,1	70	46	60,5	115	12,7	101	6,35	1,5
7/8	6 500	1,43	36,6	25,4	24,6	22,4	81	53	71,5	135	12,7	114	6,35	1,5
1	8 500	2,15	42,9	28,7	25,4	25,4	93,5	60,5	81	151	14,2	129	6,35	1,5
1-1/8	9 500	3,06	46	31,8	31,8	28,7	103	68,5	91	172	16	142	6,35	1,5
1-1/4	12 000	4,11	51,5	35,1	35,1	31,8	115	76	100	191	17,5	156	6,35	3,3
1-3/8	13 500	5,28	57	38,1	38,1	35,1	127	84	111	210	19,1	174	6,35	3,3
1-1/2	17 000	7,23	60,5	41,4	41,1	38,1	137	92	122	230	20,6	187	6,35	3,3
1-3/4	25 000	12,1	73	51	54	44,5	162	106	146	279	25,4	231	6,35	3,3
2	35 000	19,2	82,5	57	60	51	184	122	172	312	31	263	6,35	3,3
2-1/2	55 000	32,5	105	70	66,5	66,5	238	145	203	377	35,1	330	6,35	6,35

Levering

Als u vóór 11 uur een voorraadartikel bestelt en betaalt, worden uw goederen dezelfde dag nog verzonden indien het product in voorraad is (de betalingen via overschrijving komen slechts enkele dagen later in ons systeem - u kan ons wel steeds een betaalbewijs sturen). U kunt op 2 à 3 werkdagen rekenen voor leveringen in Nederland en op 1 à 2 werkdagen voor leveringen in België.

Opgepast! Voor bestellingen die maatwerk en voorraadartikelen combineren, is de leveringstermijn voor maatwerk van toepassing. We versturen namelijk alles samen, zodat u geen dubbele verzendkosten hoeft te betalen.

Download specificaties
